00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 不銹鋼是一種低碳、氮含量又加入Ti等穩(wěn)定化元素的鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化學(xué)成分

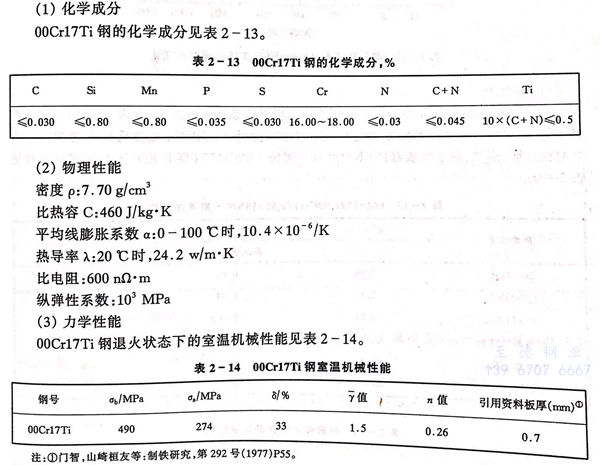

(00Cr17Ti) 436LX 不銹鋼的化學(xué)成分見表2-13。

三、力學(xué)性能

(00Cr17Ti) 436LX不銹鋼退火狀態(tài)下的室溫機械性能見表2-14。

(00Cr17Ti) 436LX不銹鋼板高溫瞬時抗張性能見圖2-26。00Cr17Ti鋼在400～500℃時的強度比430不銹鋼低，而500～600℃時比430不銹鋼高。

(00Cr17Ti) 436LX不銹鋼蠕變破斷強度見圖2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性問題，所以此鋼使用溫度應(yīng)＜300℃。

四、耐蝕性

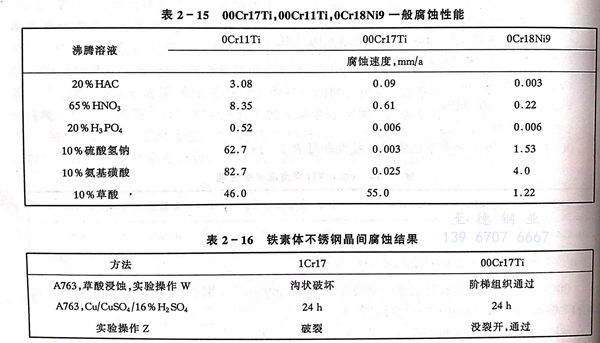

(00Cr17Ti) 436LX不銹鋼在飲用水和中等氧化性腐蝕介質(zhì)中有極好的耐蝕性（見表2-15）。在各種氯化物溶液中(00Cr17Ti) 436LX不銹鋼耐孔蝕性優(yōu)于304不銹鋼。此外，00Cr17Ti在奧氏體不銹鋼產(chǎn)生應(yīng)力腐蝕介質(zhì)（例如，熱水交換器）中不產(chǎn)生應(yīng)力腐蝕。(00Cr17Ti) 436LX不銹鋼有較好耐晶間腐蝕性能見表2-16。

五、抗氧化性

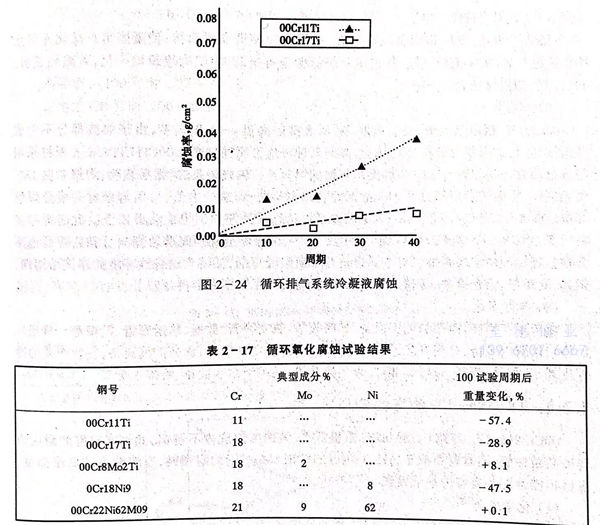

 (00Cr17Ti) 436LX 不銹鋼在很多汽車排氣系統(tǒng)部分提供非常好的抗氧化性。因為氧化速度受使用條件（例如氣氛，熱循環(huán)和結(jié)構(gòu)設(shè)計）極大的影響，實驗室試驗結(jié)果僅能用作為使用溫度的指南（見圖2-24，表2-17）。

六、冷熱加工性，熱處理

 (00Cr17Ti) 436LX不銹鋼開始熱加工溫度與1050～1150℃，終加工溫度應(yīng)≤850℃并保證有足夠的變形量。

  退火溫度，熱軋帶在罩式爐內(nèi)進行退火，處理溫度為825～875℃，時間≥8小時。

  冷軋帶在連續(xù)退火酸洗爐中進行，處理溫度控制在850～860℃。

七、成型性

  (00Cr17Ti) 436LX 不銹鋼冷成型性略優(yōu)于( 1Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼，它的屈服強度，抗張強度較( 1Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼稍低些，延伸率稍高些，塑性稍優(yōu)于1Cr17,1Cr17Ti。

 a. 脹形性

  (00Cr17Ti) 436LX不銹鋼的加工硬化指數(shù)n值較( 1Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼高（見表2-11，表2-14）。00Cr17Ti的n值～0.26,1Cr17為0.22,1Cr17Ti為0.23。從圖2-19n值與Er值的關(guān)系可以看出，板厚0.6～1.0mm00Cr17Ti鋼，標誌脹形性的Er值較1Cr17鋼高出0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的Er值示于表2-12。顯然，(00Cr17Ti) 436LX不銹鋼脹形性較( 1Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼好。

 b．深拉伸性

  (00Cr17Ti) 436LX不銹鋼選擇最適宜的Ti／（C＋N）比，連鑄采用電磁攪拌，最適宜熱軋溫度，熱處理條件，最適宜冷軋壓下量等可獲得最好的深拉伸性，板厚0.6～0.8mm，Y值可達到1.5～1.7（見表2-14）。

c．皺折

  (00Cr17Ti) 436LX不銹鋼冶金生產(chǎn)工藝，采用低溫鑄造電磁攪拌，使凝固組織微化并阻止柱狀晶的發(fā)展，采用低溫?zé)彳?，促進退火時的完全再結(jié)晶，使織構(gòu)組織均一化，可減輕皺折。(00Cr17Ti) 436LX不銹鋼皺折傾向較430不銹鋼小。

八、焊接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉(zhuǎn)變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間腐蝕和應(yīng)力腐蝕破裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體不銹鋼焊絲進行鎢極氬弧焊，結(jié)果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現(xiàn)裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結(jié)構(gòu)；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現(xiàn)銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環(huán)境的焊接結(jié)構(gòu)件，例如，弱酸缶、給水設(shè)備、給排水管多采用此鋼種。

九、典型用途

  用于生產(chǎn)硝酸，硝銨的化工設(shè)備，如吸收塔、熱交換器、酸槽、輸送管道、貯槽等。薄板廣泛用于建筑內(nèi)裝修，日用辦公設(shè)備，廚房設(shè)備、器具，電氣制品，食品陳列裝備，餐飲產(chǎn)業(yè)的冷凍冷藏車，器具，汽車、自行車部件，煤氣器具等，還用于給水設(shè)備、給排水管等。
