高純Cr29Mo4Ni2、S44800

  高純（Cr29Mo4Ni2）S44800不銹鋼是一種高純高Cr，Mo的鐵素體不銹鋼，在很多苛刻的腐蝕介質(zhì)中具有優(yōu)異的耐蝕性，如氯化物、堿、硝酸、尿素、氨基酸、有機酸中，其耐蝕性超過高鎳合金。此鋼還具有優(yōu)異的耐稀的還原酸性能，優(yōu)異的抗氧化、抗硫化性能，此鋼還具有良好的韌性，加工成型性，可焊性，所以在很多苛刻的介質(zhì)中用它代替價格昂貴的Ti鎳基合金。

一、化學(xué)成分

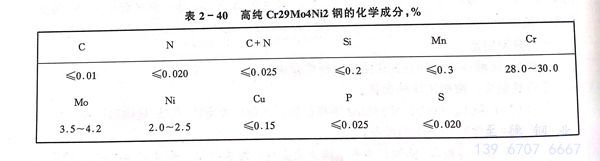

高純（Cr29Mo4Ni2）S44800不銹鋼的化學(xué)成分見表2-40。

二、物理性能

密度 p：7.6g／cm³；

線膨脹系數(shù) α：21～100℃時，9.4 10^-6／℃；

熱導(dǎo)率 λ：100℃時，16.2 W／m·K；

比熱容 C：448 J／kg·℃；

彈性模量 E 20 000 MPa。

三、力學(xué)性能

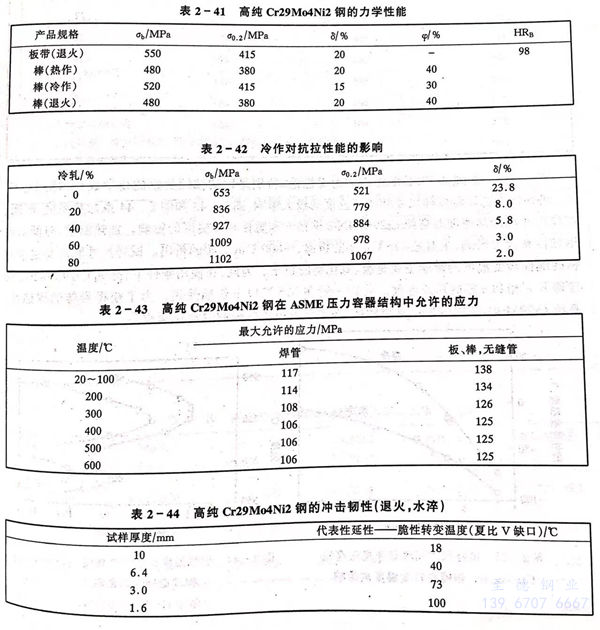

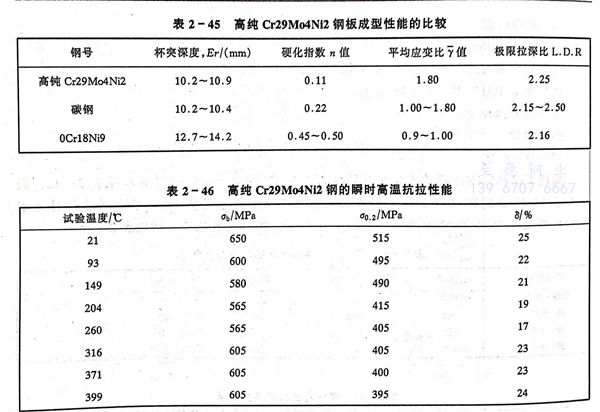

高純（Cr29Mo4Ni2）S44800 不銹鋼的力學(xué)性能見表2-41。冷作對力學(xué)性能的影響見表2-42。高純（Cr29Mo4Ni2）S44800不銹鋼在ASME壓力容器結(jié)構(gòu)中允許的應(yīng)力見表2-43。鋼的沖擊韌性見表2-44，高純（Cr29Mo4Ni2）S44800 不銹鋼板成形性能見表2-45，瞬時高溫抗拉性能見表2-46。

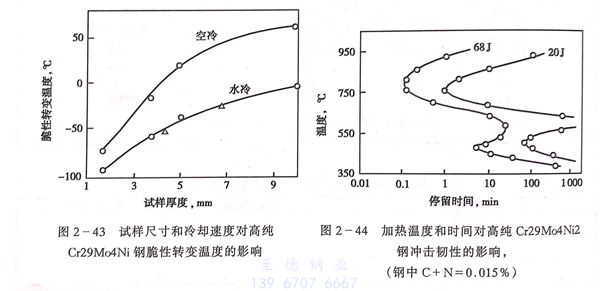

 應(yīng)當(dāng)指出，高純（Cr29Mo4Ni2）S44800 不銹鋼的力學(xué)性能，特別是鋼的韌性受鋼的化學(xué)成分（特別是C，N），熱處理工藝以及試樣尺寸和冷卻速度的極大影響，圖2-43和圖2-44系加熱溫度、時間、試樣尺寸和冷卻速度對高純（Cr29Mo4Ni2）S44800不銹鋼韌性和脆性轉(zhuǎn)變溫度的影響。加熱溫度、時間對此鋼韌性有極大影響，主要是475℃a相的析出，～800℃o（x）相的析出。試樣尺寸和冷卻速度對鋼的脆性轉(zhuǎn)變溫度的影響主要是碳、氮化物的析出。為此，在使用條件下，高純（Cr29Mo4Ni2）S44800 不銹鋼應(yīng)避開a相和。相的形成溫度。此鋼一般在315℃以下長期使用。為了獲得最佳的耐蝕性。高純（Cr29Mo4Ni2）S44800不銹鋼應(yīng)采用真空精煉，在很窄的范圍內(nèi)控制合金化學(xué)成分。

四、耐蝕性

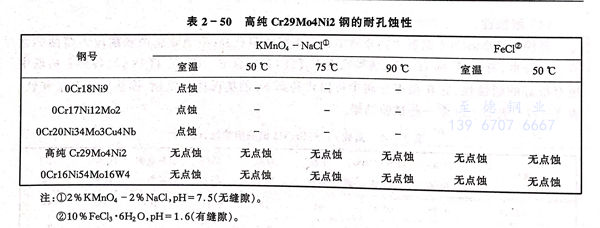

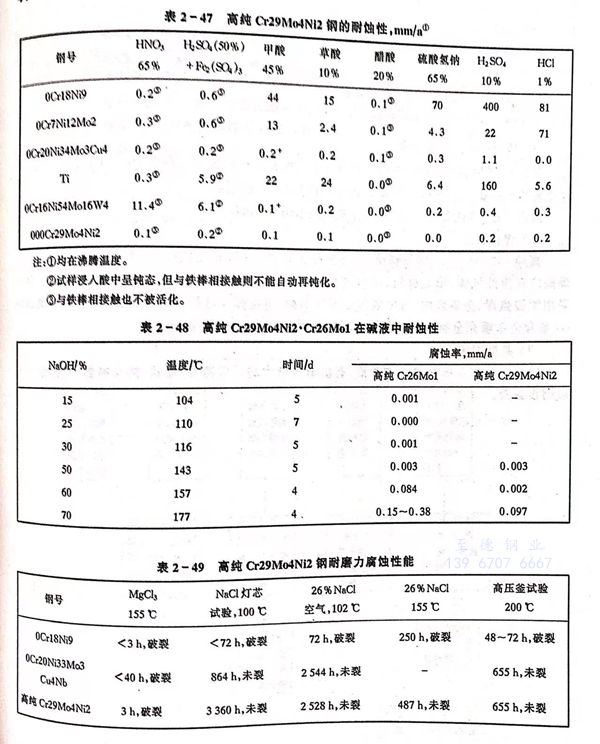

 高純（Cr29Mo4Ni2）S44800 不銹鋼氯化物介質(zhì)中具有很好的耐孔蝕，耐縫隙腐蝕和耐應(yīng)力腐蝕的性能。在海水，苛性堿，稀H₂SO₄，各種活度H₃PO₄（包括含F(xiàn)，Cl的H₃PO₄），各種有機酸中也有很好的耐蝕性，它在很多介質(zhì)中可以代替高Ni的奧氏體不銹鋼，鎳基耐蝕合金和鈦。表2-47～表2-50系一些試驗結(jié)果。

五、冷、熱加工和熱處理

 高純（Cr29Mo4Ni2）S44800不銹鋼有良好的熱加工性，此鋼適宜的熱加工溫度800～1150℃，熱加工終止溫度≤800℃。此鋼有極好的延性和低的加工硬化傾向。

 高純（Cr29Mo4Ni2）S44800不銹鋼熱處理應(yīng)加熱到1010℃，水冷。

六、焊接性能

 高純（Cr29Mo4Ni2）S44800不銹鋼的焊接，應(yīng)注意保證焊縫、母材有極低的碳、氮和氫、氧含量，因此焊前應(yīng)對惰性氣體、填充材料、母材進行仔細準(zhǔn)備，焊后清理污染。高純（Cr29Mo4Ni2）S44800不銹鋼可采用鎢極弧焊、金屬弧焊，可用氬氣或氨氣保護，可選擇與母材相同材料，也可選擇不銹鋼或Ni基合金作填充金屬，根據(jù)所需要焊縫力學(xué)性能和耐蝕性來確定。

七、典型用途

 可用于海水及各種氯化物溶液、有機酸溶液中的反應(yīng)器，冷凝器，熱交換器，苛性鈉生產(chǎn)濃縮設(shè)備等。
